Вывод иконок на дисплей Nokia 3310/5110 (переходим на avr-gcc)


Наконец-то переехал с CVAvr на AVR-GCC. От нечего делать начал собирать барометр. Купил nokia3310, выдрал дисплей. Библиотеку использовал вот эту. Всё отлично, но библиотека умеет рисовать круги, линии, прямоугольники, выводить полноэкранные изображения, НО. Что должен уметь электронный барометр?

Правильно, определять погоду по давлению. И выводить картинку с облачком или солнышком. А с полноэкранным изображением это делать не вариант - занимает кучу памяти да и с обновлением дисплея будет беда. Так что, я взялся за дело. Просидев весь вечер, написал программку-рисовалку картинок с конвертацией в массив и функцию-дополнение к библиотеке. Вот так выглядит программа:

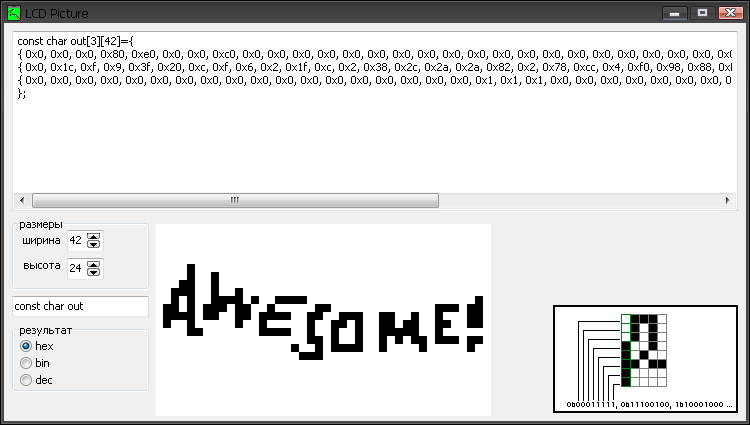

Рисунок 1 – LCDPictРисунок 1 – LCDPict

Прямая ссылка, по традиции, в конце статьи.



Функция выглядит следующим образом:



lcdicon_snippet.c

byte LCDIcon(const byte *pic, byte x, byte y, byte arrayRows, byte arrayColumns, byte progMem) {
    byte iterCol;
    byte iterRow;
    byte iterByte;
    byte picX = x;
    byte picY = y;
    byte symbolChar;

    for (iterCol = 0; iterCol < arrayColumns; iterCol++) {
        for (iterRow = 0; iterRow < arrayRows; iterRow++) {
            if (progMem) {
                symbolChar = (byte) pgm_read_byte(&pic[iterCol + iterRow * arrayColumns]);
            } else {
               symbolChar = pic[iterCol + iterRow * arrayColumns];
            }
            for (iterByte = 0; iterByte < 8; iterByte++) {
                if ((symbolChar >> iterByte) & 1) {
                    LcdPixel(picX, picY, PIXEL_ON);
                }
                picY++;
            }
        }
        picY = y;
        picX++;
    }

    UpdateLcd = TRUE;
    return OK;
}



В качестве первого аргумента скармливаем указатель на первый элемент массива, второй и третий - координаты картинки,предпоследние аргументы - размер массива, не картинки. Не путать. Последний аргумент определяет откуда читать данные: из памяти МК (атрибут PROGMEM) или же из оперативной памяти. Пример:



main.c

#include <avr/io.h>
#include <avr/pgmspace.h>
#include <util/delay.h>
#include "n3310.h"


const byte out[2][24] = {
        {0x0, 0x0, 0x0, 0x20, 0x20, 0x20, 0x20, 0x20, 0x20, 0x20, 0x20, 0x0, 0xc, 0x6, 0x86, 0xc6, 0xec, 0xb8, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0},
        {0x0, 0x0, 0x0, 0x2, 0x2, 0x2, 0x2, 0x2, 0x2, 0x2, 0x2, 0x2, 0x0, 0x18, 0x10, 0x10, 0x10, 0x19, 0xf, 0x0, 0x0, 0x0, 0x0, 0x0}
};

int main(void) {

    LcdInit();

    while (1) {
        LcdClear();
        LCDIcon(&out[0][0], 0, 0, 2, 24, false);
        LcdUpdate();
        _delay_ms(5000);
    }

}



UPD: Только сейчас заметил, что в программе неверно написан тип данных. Вместо const char out нужно использовать const unsigned char out. Исходник я давно потерял, поэтому исправить не могу.
