Раскирпичиваем NIIMBOT B21_C2B

Сия история началась тем, что я заказал один принтер, а по факту пришёл другой. Так как он мне не особо-то был и нужен, решил провести ряд экспериментов с ним.

И один из них - восстановление работоспособности после неудачной прошивки.

⚠️ ВНИМАНИЕ! ВЫПОЛНЯЙТЕ ЭТИ ДЕЙСТВИЯ НА СВОЙ СТРАХ И РИСК!

Данная процедура приведёт к безвозвратной потере заводских данных принтера (серийный номер, MAC-адрес и т.д.).

Штатное обновление прошивки станет невозможным.

Печать через официальное приложение вероятно станет невозможной из-за невалидного серийного номера.

Есть риск превратить устройство в кирпич, если оно им ещё не стало.

Данная инструкция написана для аппаратной версии 40.10. Для других версий шаги и файлы могут отличаться. Прошивки для разных аппаратных версий не совместимы между собой.

О прошивке под данный принтер

Принтер работает на микроконтроллере Artery AT32F403ARCT7. Прошивка состоит из нескольких частей:

0x00000000 - загрузчик (bootloader)
0x08002000 - основная часть
0x0803f000 - участок с серийным номером, mac адресом и прочих данных, привязанных к каждому принтеру

Основная часть прошивки

Касаемо основной части всё просто. Она обновляется официальным приложением по Bluetooth или USB. В открытом доступе не публикуются, но через API я собрал все доступные прошивки тут.

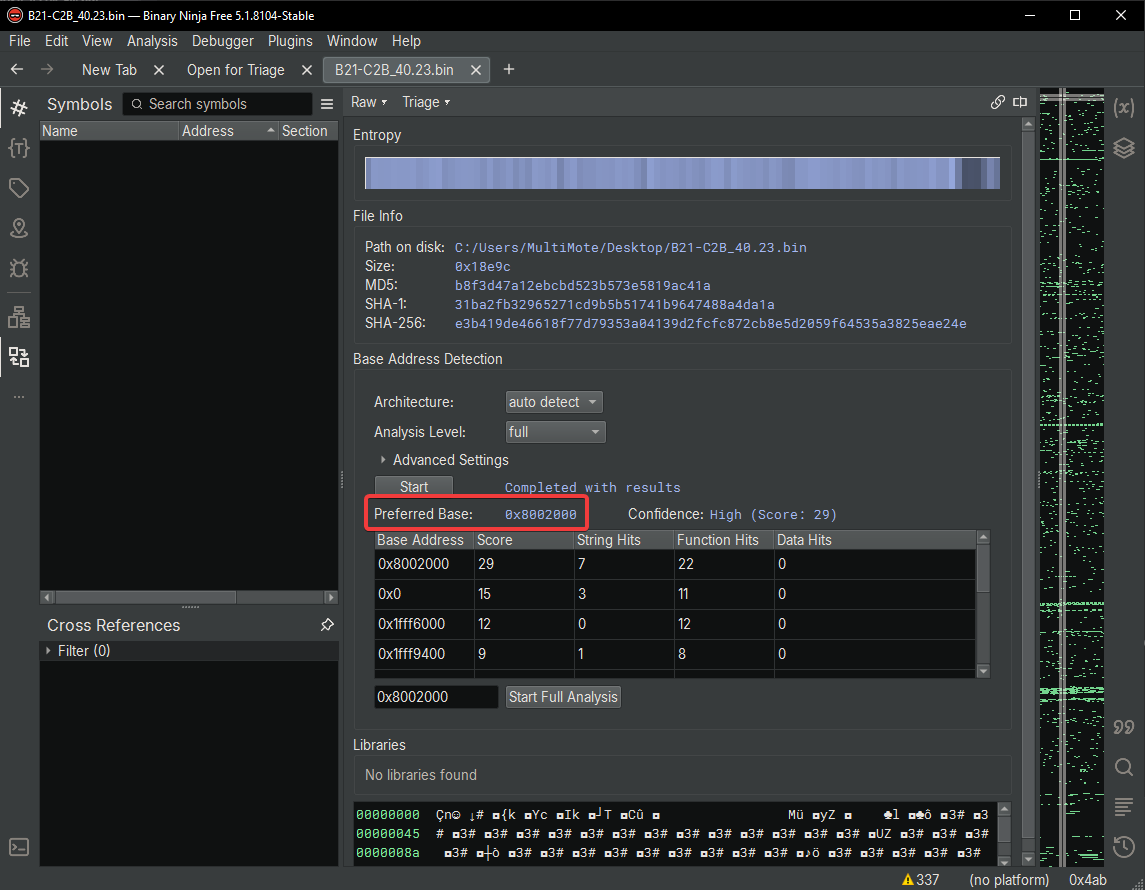

Грузится прошивка не с нулевого адреса, так как присутствует загрузчик. Определить базовый адрес проще всего оказалось с помощью Binary Ninja через Triage View. Утилиты basefind/rbasefind/binbloom или зависали, или показывали какую-то чушь.

Загрузчик

Вот тут начинаются проблемы. Загрузчика для данного принтера вообще ни в каком виде не найти.

Казалось бы, можно бы снять дамп прошивки с работающего принтера и получить загрузчик. Но данные на микроконтроллере защищены от чтения и при снятии защиты они будут уничтожены.

Остаётся последний вариант - сделать свой загрузчик.

Со страницы Artery для чипа AT32F403A взял всё необходимое: пак для Keil и шаблоны проектов. Процесс подготовки рабочего окружения описывать не буду, так как текста про это выйдет размером с новую статью.

Загрузчик будет максимально простым. Нужно просто передать управление пользовательской программе по адресу 0x08002000.

Оригинальный загрузчик также выполняет операцию по обновлению прошивки по USB/Bluetooth, но реализовать такое с нуля, не зная того как это делалось, я не осилю.

В итоге получился вот такой код:

#include "at32f403a_407.h"

#define APP_ADDRESS  0x08002000

typedef void (*pFunction)(void);

void jump_to_app(void)
{
    uint32_t appStack = *(__IO uint32_t*)APP_ADDRESS;
    pFunction appEntry = (pFunction)*(__IO uint32_t*)(APP_ADDRESS + 4);

    if ((appStack & 0x2FFE0000) == 0x20000000)  // Check for valid RAM address
    {
        __disable_irq();
        SCB->VTOR = APP_ADDRESS;
        __set_MSP(appStack);
        __enable_irq();
        appEntry();
    }
}

int main(void)
{
    jump_to_app();

    while (1)
    {}
}

Скомпилированный загрузчик: AT32F403A_bootloader_min.hex

Участок с уникальными данными принтера

Структура неизвестна.

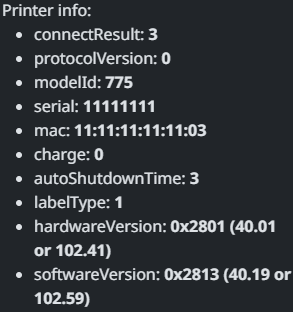

Этот участок пострадает при снятии защиты микроконтроллера. В лучшем случае принтер станет думать, что его серийный номер состоит из единиц.

Перевод микроконтроллера в режим прошивки

Как оказалось, для программирования данного микроконтроллера совсем не обязательно покупать программатор. Достаточно перевести его в режим USB DFU и прошивка станет доступна через USB порт принтера.

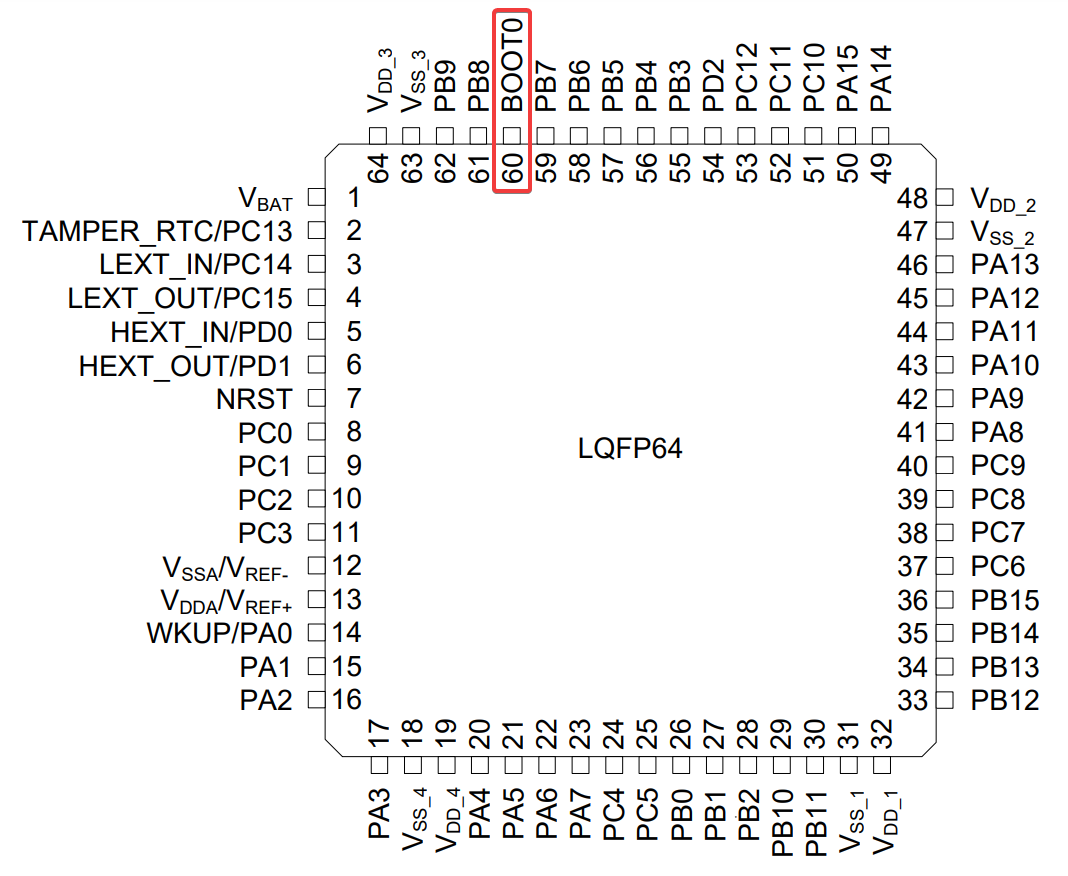

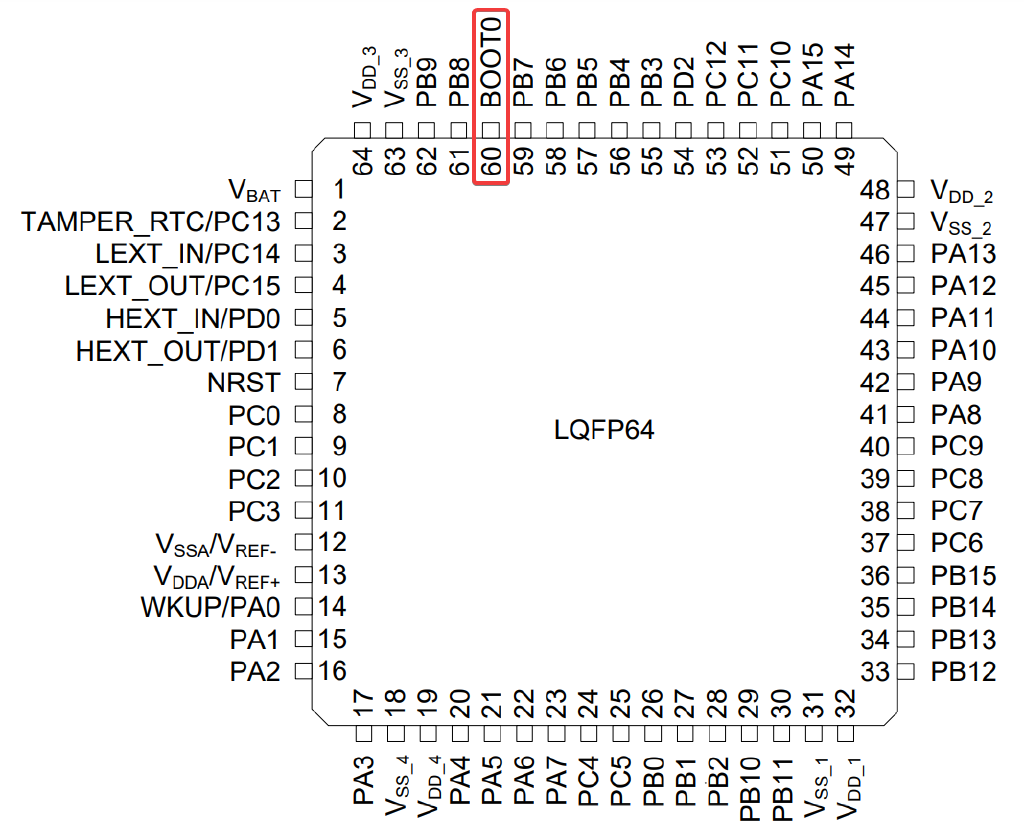

Для перевода микроконтроллера в режим USB DFU нужно чтобы во время включения на пине BOOT0 был высокий логический уровень.

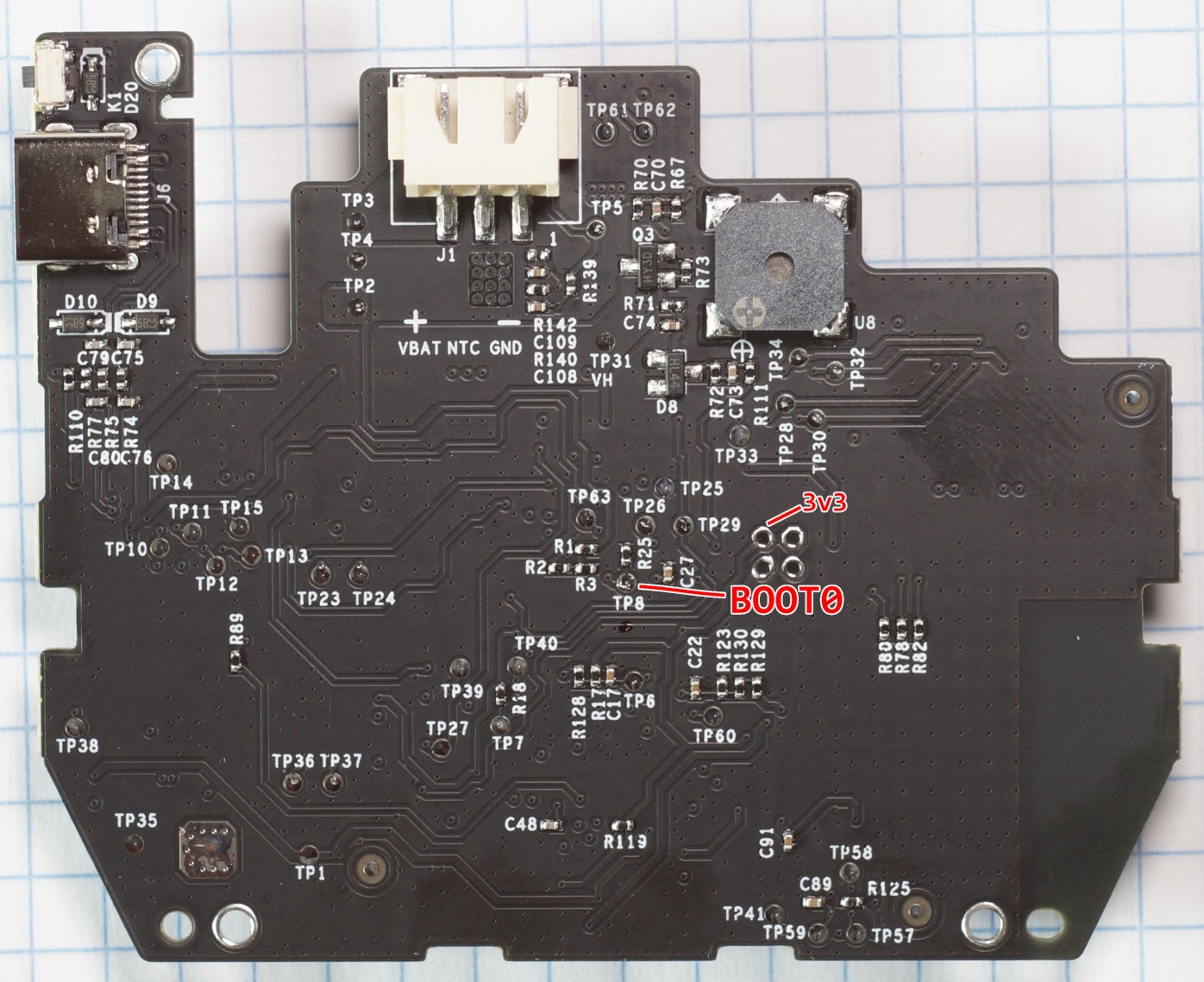

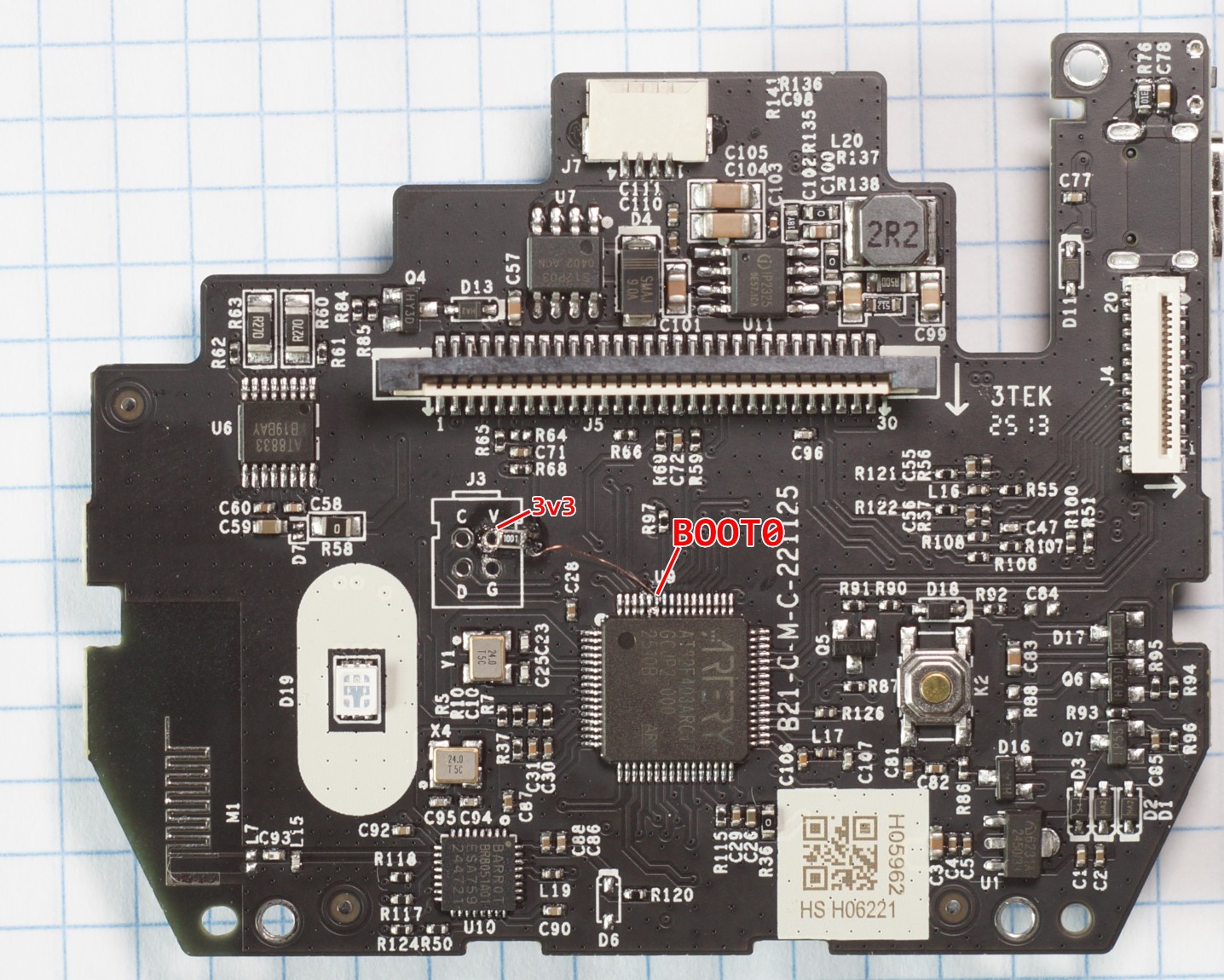

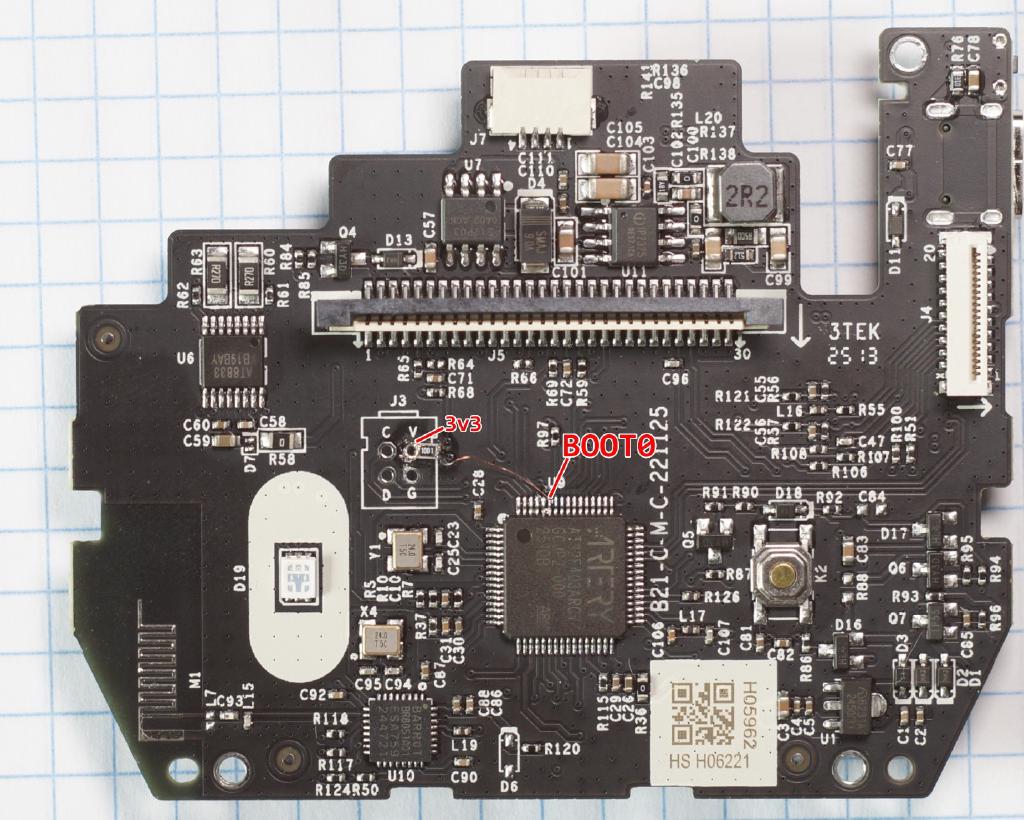

На плате изначально он подтянут к нулю через 10к резистор. Я подключил BOOT0 к 3v3 через 1к резистор. Можно и напрямую.

При наличии микроскопа или хорошего зрения можно подпаяться прямо к ножке микроконтроллера. Я так и сделал. Так даже не придётся вынимать плату из принтера.

С другой стороны платы выведен тестпоинт с BOOT0, можно использовать и его.

Снятие защиты микроконтроллера

Программатор скачивается тут. Называется Artery ISP Programmer. В конце статьи есть копия архива.

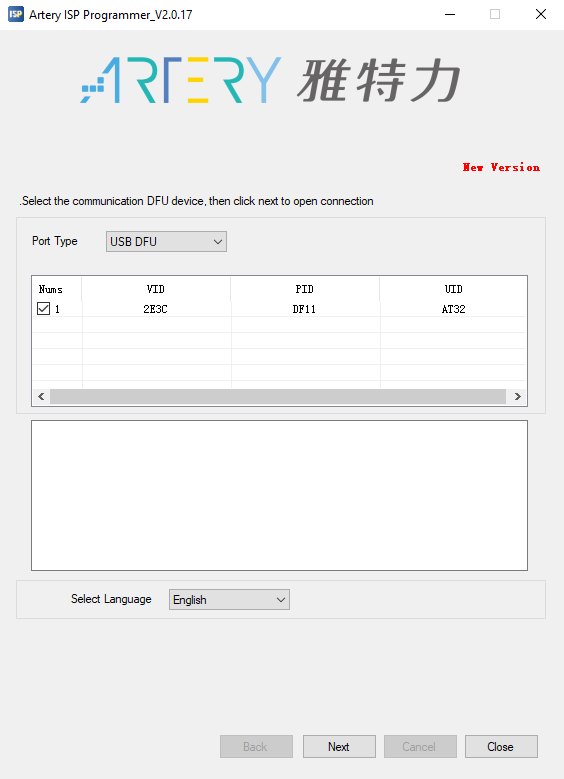

Устанавливаем драйвер, запускаем программатор. В программаторе нужно выбрать тип порта USB DFU. В списке должен появиться микроконтроллер.

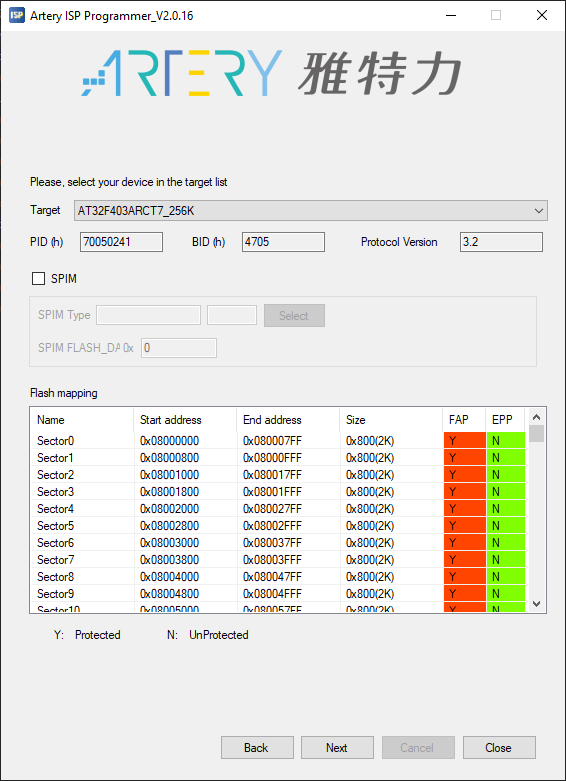

Далее открывается обзор блоков. Как видим, все они защищены от доступа. Эту защиту нужно снять.

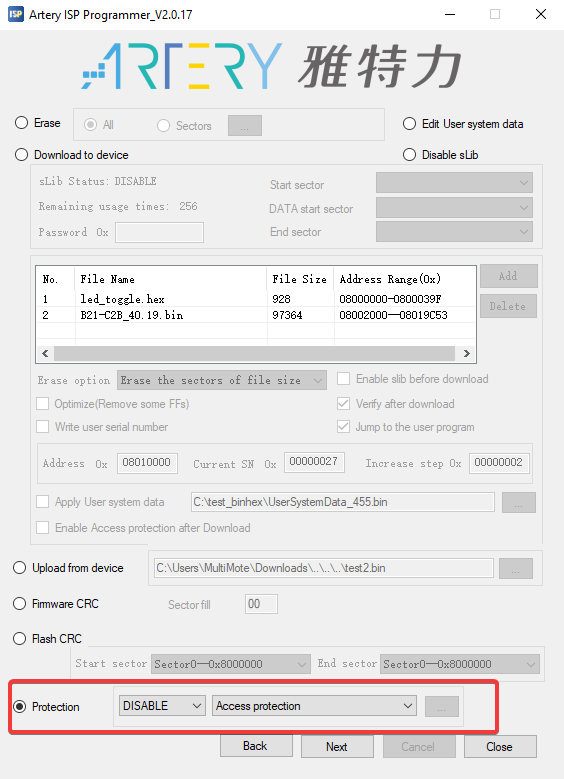

Выбираем режим Protection.

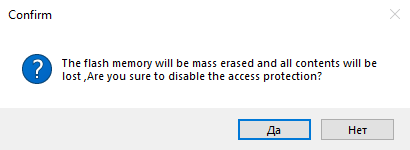

⚠️ ТОЧКА НЕВОЗВРАТА

После подтверждения принтер станет полностью неработоспособным, если до этого он подавал хоть какие-то признаки жизни.

Загрузка программы

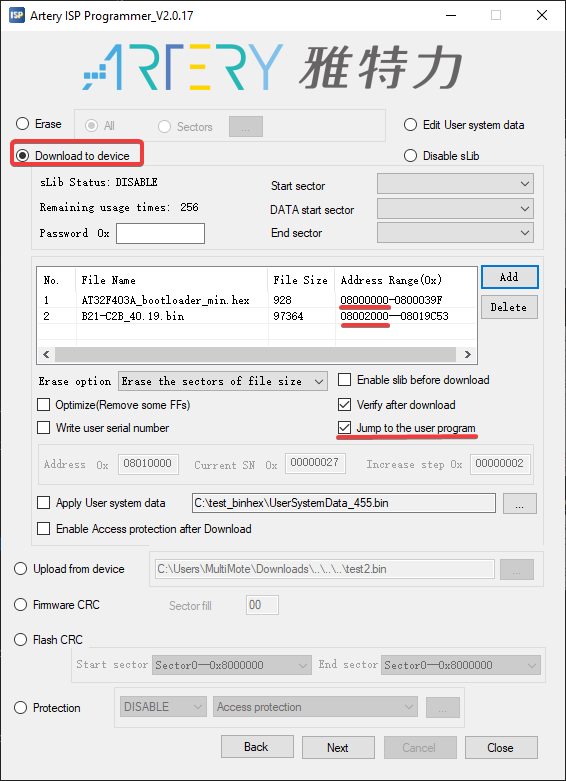

Снова подключаемся к микроконтроллеру. Выбираем режим Download to device.

Нажимаем Add и выбираем загрузчик AT32F403A_bootloader_min.hex.
Нажимаем Add и выбираем прошивку B21-C2B_40.19.bin.

Это актуально только для аппаратной версии принтера 40.x. Для других версий нужна другая прошивка (stable / testing). Мажорная версия прошивки и аппаратной версии должны совпадать (например, для аппаратной 12.01 должна подойти любая 12.x).

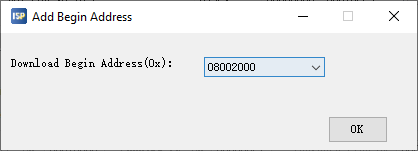

Начальный адрес выбираем 08002000.

Ставим галочку Jump to user program чтобы принтер сразу выполнил свою программу после перепрошивки. Иначе придётся снимать перемычку и переподключать USB.

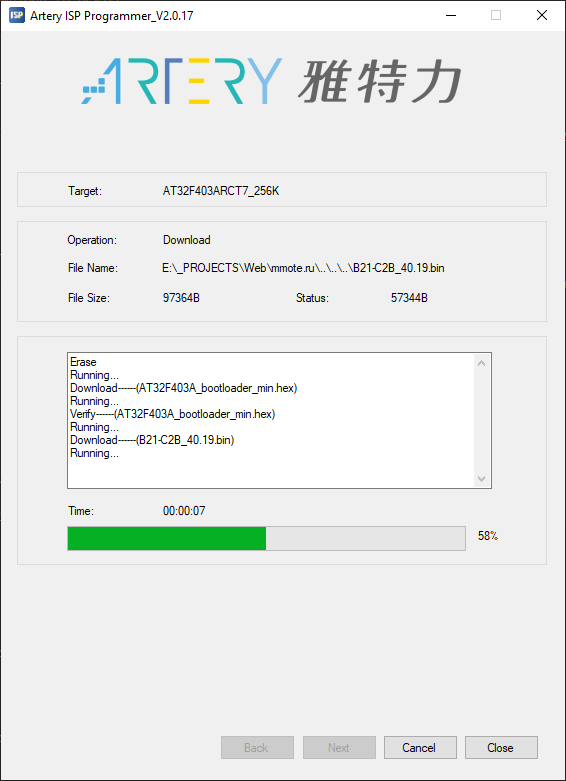

Запускаем процесс.

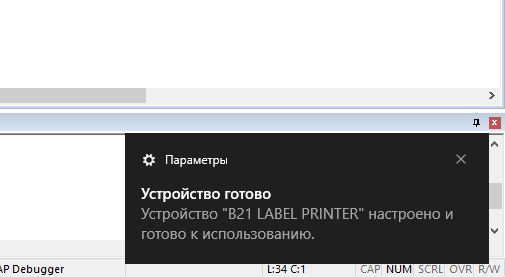

В конце принтер сразу определится компьютером и начнёт мигать светодиодом.

В целом всё. Из побочных эффектов можно отметить невозможность дальнейшей перепрошивки штатными средствами. Из официального приложения скорее всего печатать не получится ввиду проблем с серийным номером.
